IoTプラグイン

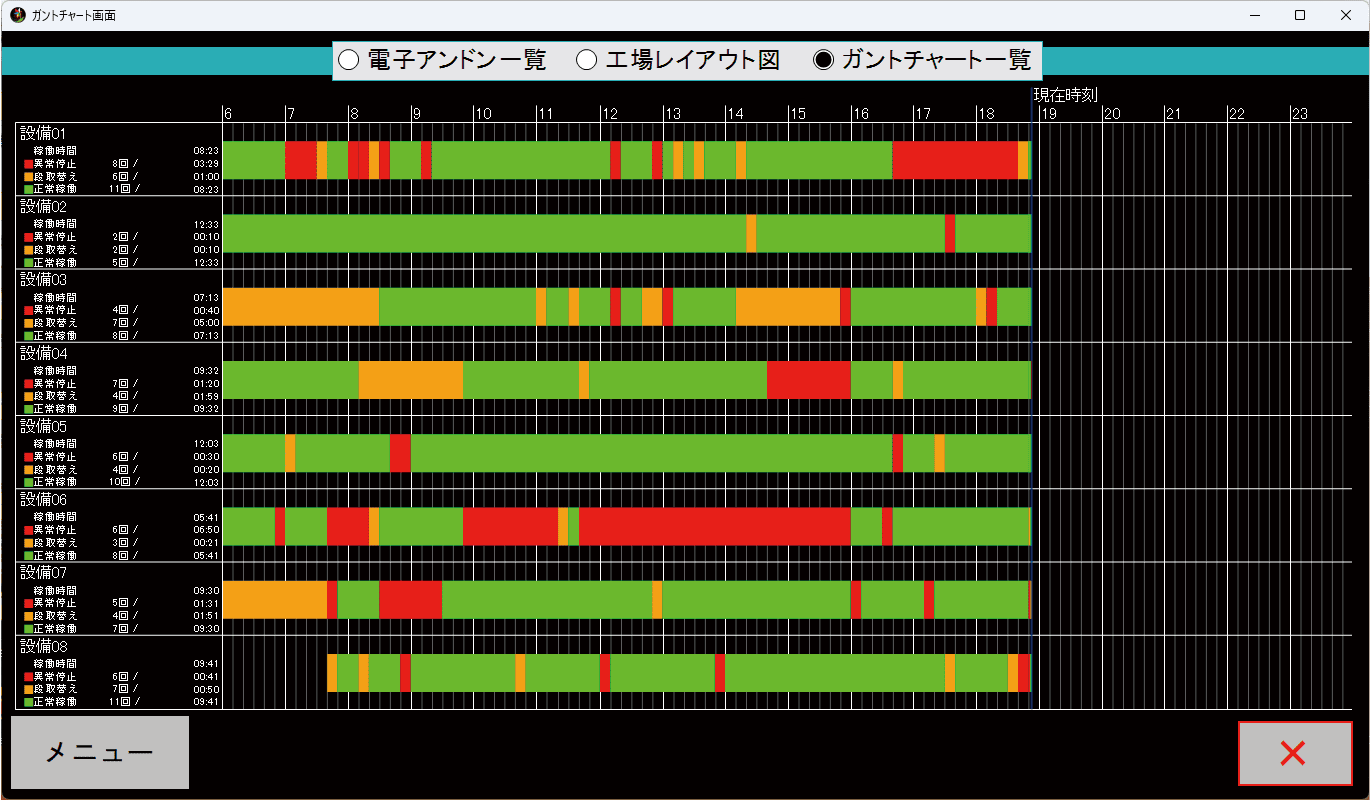

ライン全体の見える化を実現する(複数機器の状態を混在表示)

製造ラインや工作機械の状態をモニター（見える化）するために、監視機器などからのデータ収集、及び状態表示や集計表示をする部品です。表示は複数機種、複数表示を一括モニター表示可能です。
現在、株式会社パトライト製のシグナルタワーと株式会社名張ホールディングス製のパラレコレクターを直接設定できます。
他社製品はCSVデータ等を介して表示させることが可能です。

シグナルタワー

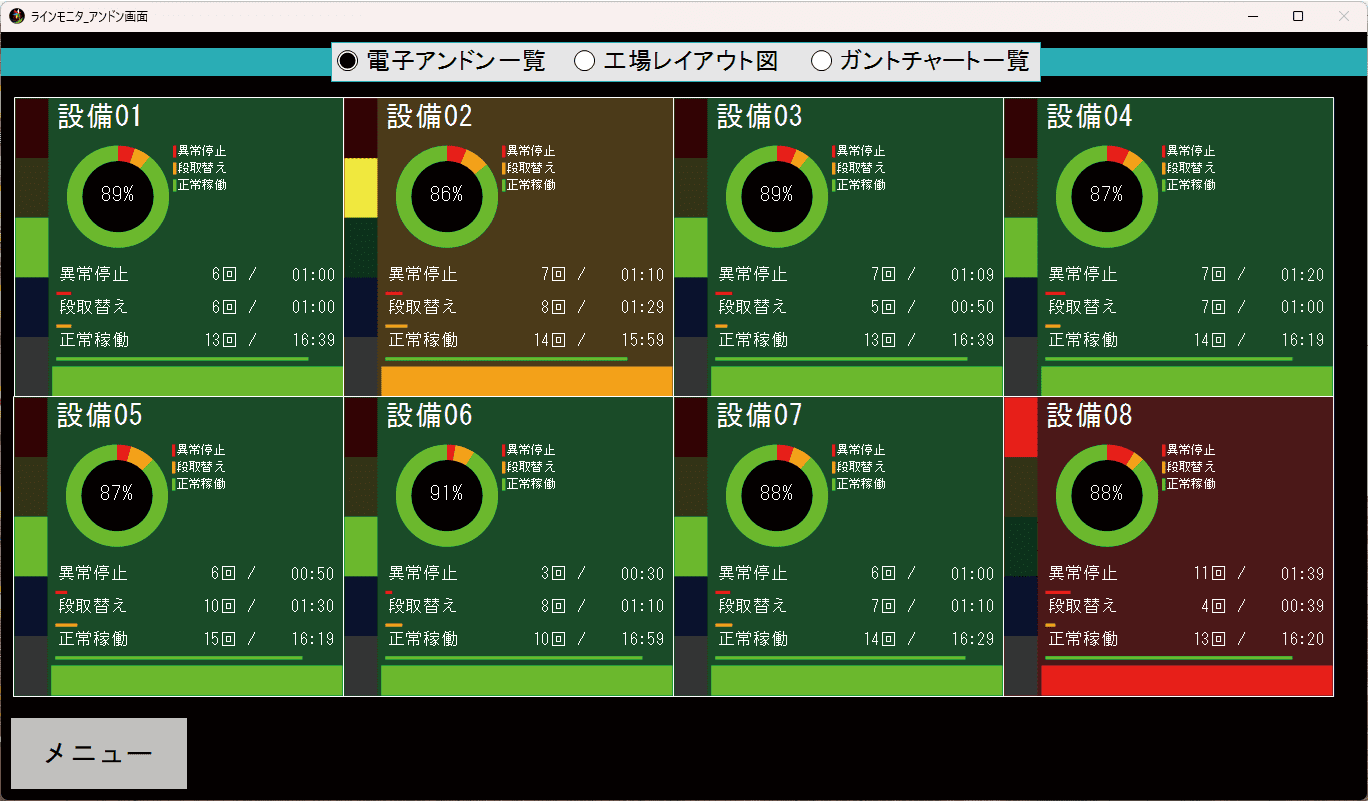

製造ライン・工作機械等の稼働状態を表示するシグナルタワーの点灯状態をモニター表示します。
※機種、及び制御方式・製作業内容は次表を参照

機種	接続方式		送受信方式		制御内容
機種	ソケット通信	CSV ファイル	受信	送信	点灯監視	点灯制御	RS-232C 通信制御	接点制御	その他
WD	〇	〇	〇	×	〇	×	×	×	カウント取得
WD PRO	〇	〇	〇	〇	〇	〇	〇	×	カウント取得、ブザー取得
LA6-POE	〇	×	〇	〇	〇	〇	×	×	ブザー取得
NHB	〇	×	〇	〇	〇	〇	×	×	ブザー制御
NHV	〇	×	〇	〇	〇	〇	×	〇	ブザー・音声制御
NBM	〇	×	〇	〇	×	×	×	〇	ブザー・音声制御

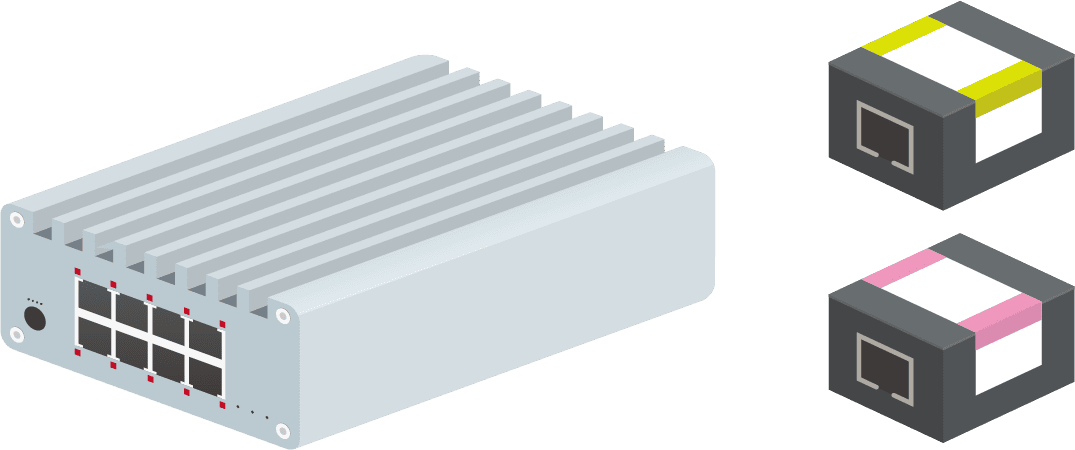

パラレコレクター

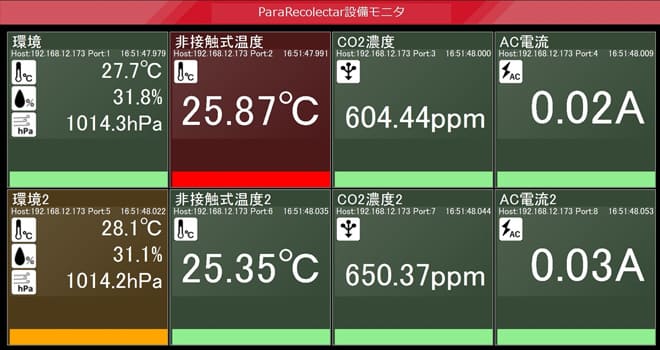

温度、電流、汎用などの各種センサーの情報をパラレコレクター経由でモニター表示します。

対応センサ
接触式温度センサ	CO2センサ
非接触式温度センサ	汎用アナログセンサ
交流電流センサ(AC)	汎用電流センサ
直流電流センサ(DC)	汎用電圧センサ
環境センサ

※販売元:株式会社名張ホールディングス

その他の機器

PLC、積層信号灯、センサー、スイッチなど見える化したい情報は、各メーカーのI/Fプログラムを使ってデータをCSVファイル出力したものを IoTプラグインで表示可能です。
また、メーカー以外のI/FプログラムにはORiN、OPC、EdgeCrossなど、共通プラットフォームのツールを介してCSVデータやDBデータ出力が可能です。
なお、データ表現方法には、RADENのグラフプラグイン、タイムチャート部品などを利用して、オリジナルの表示ができます。

※ORiNは、一般社団法人日本ロボット工業会の登録商標です。
※OPCは、OPC Foundationの標準規格です。
※Edgecrossは一般社団法人Edgecrossコンソーシアムの登録商標です。
